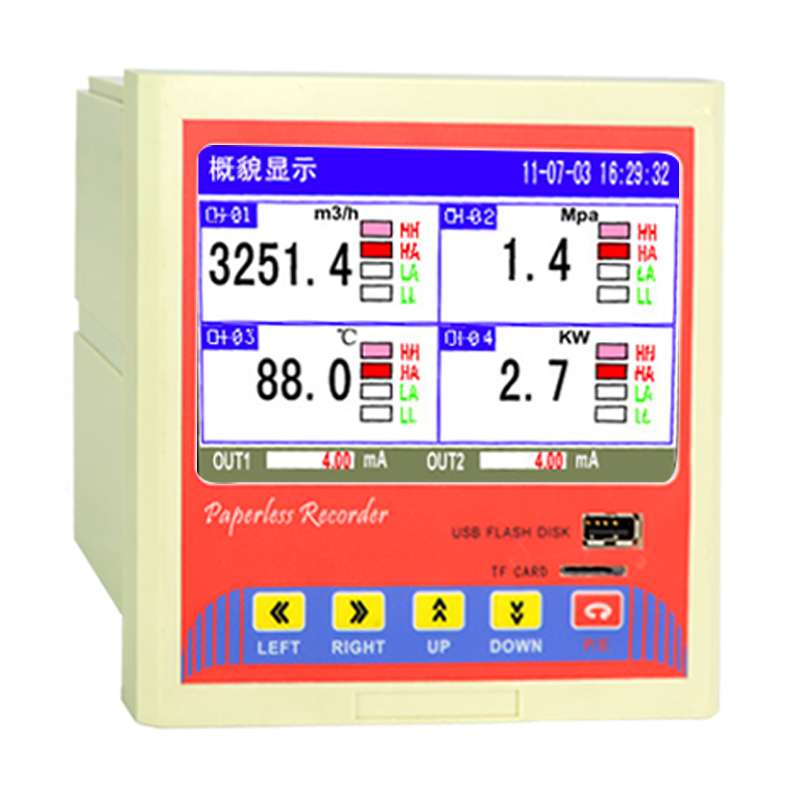

KH3000無紙記錄儀
1、KH3000無紙記錄儀是一款新型的真彩144*144mm尺寸,高精度測量、顯示、記錄于一體。
2、采用5寸TFT彩色LCD，寬視角，高亮度，高對比度。
3、全中文菜單設計，畫面直觀，信息豐富，人機界面友好，易學易用，操作快捷。
4、采用貼片技術(SMT)，設計更加簡潔。
5、12通道輸入，通道間采用光電隔離，避免通道間的干擾。
6、支持多種輸入類型，現場配置靈活方便。
7、熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
8、采用大容量存儲體，基本配置8MB，并支持TF卡擴展（可支持儀表數據自動轉存至TF卡），超長記錄時間。
2、采用5寸TFT彩色LCD，寬視角，高亮度，高對比度。
3、全中文菜單設計，畫面直觀，信息豐富，人機界面友好，易學易用，操作快捷。
4、采用貼片技術(SMT)，設計更加簡潔。
5、12通道輸入，通道間采用光電隔離，避免通道間的干擾。
6、支持多種輸入類型，現場配置靈活方便。
7、熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
8、采用大容量存儲體，基本配置8MB，并支持TF卡擴展（可支持儀表數據自動轉存至TF卡），超長記錄時間。
|
基本
型號
|
代碼及其說明
|
|||||||||||||||
|
3xxx
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
KH3000無紙記錄儀
|
|
|
通道數
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一通道
|
|
|
2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
…
|
|
|
|
|
|
|
|
|
|
|
|
|
|
…
|
||
|
12
|
|
|
|
|
|
|
|
|
|
|
|
|
|
十二通道
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
屏幕顏色
|
G
|
|
|
|
|
|
|
|
|
|
|
|
彩屏
|
|||
|
報警輸出個數
|
N
|
|
|
|
|
|
|
|
|
|
|
無
|
||||
|
1
|
|
|
|
|
|
|
|
|
|
|
一路常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||
|
2
|
|
|
|
|
|
|
|
|
二常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||||
|
…
|
|
|
|
|
|
|
|
|
|
|
…
|
|||||
|
8
|
|
|
|
|
|
|
|
|
|
|
八路常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||
|
通訊功能
|
N
|
|
|
|
|
|
|
|
無
|
|||||||
|
S1
|
|
|
|
|
|
|
|
RS485通訊
|
||||||||
|
S3
|
|
|
|
|
|
|
|
MODBUS TCP/IP以太網通訊
|
||||||||
|
打印功能
|
N
|
|
|
|
|
|
|
無
|
||||||||
|
P
|
|
|
|
|
|
|
RS232打印歷史數據功能，支持煒煌A5打印機（客戶如果自己配微型打印機，須確定型號）
|
|||||||||
|
U盤功能
|
N
|
|
|
|
|
|
無
|
|||||||||
|
U
|
|
|
|
|
|
帶U盤功能
|
||||||||||
|
流量溫壓補償功能
|
N
|
|
|
|
|
無
|
||||||||||
|
F
|
|
|
|
|
流量溫壓補償功能
|
|||||||||||
|
圓圖顯示功能
|
N
|
|
|
|
無
|
|||||||||||
|
C
|
|
|
|
圓圖顯示功能
|
||||||||||||
|
供電電源電壓
|
N
|
AC100~240V，47~63Hz
|
||||||||||||||
|
模擬特性
|
|
|
輸入信號類型
|
1、 線性電壓信號：0~5V、1~5V、0~10V，標定量程范圍：-20000~20000。
2、 線性電流信號：0~10mA（須外接500Ω精密電阻）、4~20mA（須外接250Ω精密阻），標定量程范圍：-20000~20000。
3、 熱電偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃）
4、 熱電阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ )
5、 其它線性電壓信號：0~20mV、0~60mV、0~100mV、0~500mV，標定量程范圍：-20000~20000。
|
|
最多通道數
|
8通道
|
|
精度
|
6、 ±0.2%FS（熱電阻、線性電壓及線性電流）；
7、 ±0.2%FS+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時）
|
|
采樣周期
|
小于1秒。
|
|
溫漂系數
|
典型值：50PPM
|
|
共模抑制比
|
典型值：85~110dB。
|
|
輸入阻抗
|
標準電壓輸入信號為500KΩ。
標準電流信號輸入為250Ω（4~20mA），或500Ω（0~10mA）。
其它信號輸入為大于20MΩ。
|
|
隔離
|
通道和地之間隔離電壓1000VAC，通道和通道之間隔離電壓400VAC。
|
|
熱電偶
|
信號內阻需小于1000Ω。冷端補償誤差：最大±2℃。
|
|
熱電阻
|
恒流源激勵，電流1.5mA。
采用三線制接線，每根引線電阻最大10Ω，并且阻值必須相同。
|
|
輸入異常處理
|
當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時，測量值取最大值、最小值或保持不變，3種處理方式可供選擇。
|
|
電源參數
|
|
|
供電
|
交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：25VA。
|
|
絕緣強度
|
電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘；
|
|
|
電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。
|
|
輸出特性
|
|
|
饋電輸出
|
12VDC、100mA。
|
|
報警輸出
|
最多8路，250VAC，3A繼電器常開觸點。
|
|
其它特性
|
|
|
處理器
|
32位高性能、高集成度ARM處理器。
|
|
硬件看門狗
|
CPU內部集成，保證長期安全可靠運行。
|
|
實時時鐘
|
采用高穩定度硬件實時時鐘，時鐘精度為±5ppm，掉電后由鋰電池供電，電池有效時間大于30天。
|
|
數據保存
|
所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。
|
|
數據存儲
|
基本配置8MB，并支持采用大容量TF卡擴展（當FLASH存儲器存儲一個周期時，儀表數據將自動轉存至TF卡中）。
|
|
通訊接口
|
光電隔離的RS-485通訊接口。
|
|
通訊協議
|
采用標準MODBUS-RTU通訊協議，可以與市面流行的HMI及DCS直接通訊。
|
|
以太網接口
|
采用以太網接口，并支持MODBUS TCP/IP以太網通訊協議，可以與市面流行的HMI及DCS直接通訊。
|
|
微型打印機接口
|
光電隔離的RS232通訊接口，波特率：9600bps，支持最大打印分辨率：240點每行
|
|
記錄時間
|
約等于：45（單位：天）÷通道數×記錄間隔
|
|
顯示
|
5.0英寸TFT液晶顯示屏
|
|
尺寸
|
外型尺寸 139mm×73mm×139mm
開孔尺寸 131mm×70mmx131mm
|
|
安裝面板厚度
|
大于1.5mm
|
|
環境條件
|
工作：溫度(0~50)℃，相對濕度0%~85%(無結露)
|
|
|
運輸和儲存：溫度(-20~60)℃，相對濕度0%~95%(無結露)；海拔高度：＜2000米。
|
|
基本
型號
|
代碼及其說明
|
|||||||||||||||
|
3xxx
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
KH3000無紙記錄儀
|
|
|
通道數
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一通道
|
|
|
2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
…
|
|
|
|
|
|
|
|
|
|
|
|
|
|
…
|
||
|
12
|
|
|
|
|
|
|
|
|
|
|
|
|
|
十二通道
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
屏幕顏色
|
G
|
|
|
|
|
|
|
|
|
|
|
|
彩屏
|
|||
|
報警輸出個數
|
N
|
|
|
|
|
|
|
|
|
|
|
無
|
||||
|
1
|
|
|
|
|
|
|
|
|
|
|
一路常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||
|
2
|
|
|
|
|
|
|
|
|
|
|
二路常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||
|
…
|
|
|
|
|
|
|
|
|
|
|
…
|
|||||
|
8
|
|
|
|
|
|
|
|
|
|
|
八路常開報警輸出（容量：30VDC/3A，220VAC/3A）
|
|||||
|
通訊功能
|
N
|
|
|
|
|
|
|
|
無
|
|||||||
|
S1
|
|
|
|
|
|
|
|
RS485通訊
|
||||||||
|
S3
|
|
|
|
|
|
|
|
MODBUS TCP/IP以太網通訊
|
||||||||
|
打印功能
|
N
|
|
|
|
|
|
|
無
|
||||||||
|
P
|
|
|
|
|
|
|
RS232打印歷史數據功能，支持煒煌A5打印機（客戶如果自己配微型打印機，須確定型號）
|
|||||||||
|
U盤功能
|
N
|
|
|
|
|
|
無
|
|||||||||
|
U
|
|
|
|
|
|
帶U盤功能
|
||||||||||
|
流量溫壓補償功能
|
N
|
|
|
|
|
無
|
||||||||||
|
F
|
|
|
|
|
流量溫壓補償功能
|
|||||||||||
|
圓圖顯示功能
|
N
|
|
|
|
無
|
|||||||||||
|
C
|
|
|
|
圓圖顯示功能
|
||||||||||||
|
供電電源電壓
|
N
|
AC100~240V，47~63Hz
|
||||||||||||||
