KH102四限報警儀是高精度測量、數據采集兼容的四限報警儀表，適用于溫度、濕度、壓力、液位、重力、瞬時流量、振動、真空度、PH值等物理量的精確測量及報警。具備通訊、變送、饋電等多種輔助功能。萬能輸入適配多種傳輸信號。輸出采用當今最先進的模塊化結構，功能靈活配制，報警可任意組態設置成上限、下限、上上限、下下限。采用當今最通用的MODBUS通訊協議，最大波特率達19200。

一、主要技術指標

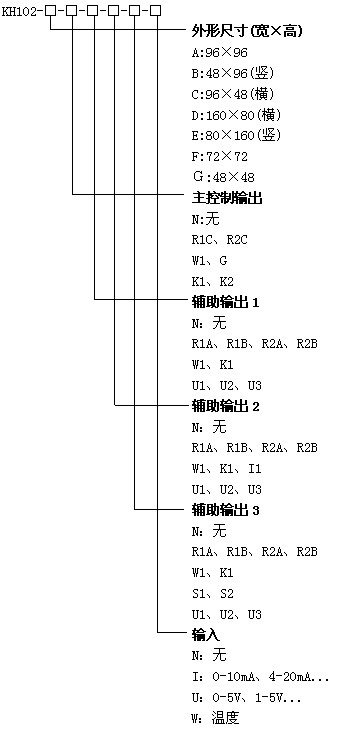

二、型號說明

測量精度：±（0.2%FS+1）個字 采樣周期：≤0.5秒 電源電壓: AC85-240V 熱電偶冷端補償：內部元件補償或外部CU50補償 功耗: <5W 斷偶或超量程：顯示OPEN 采用貼片(SMT)技術,設計更加簡潔、輕巧 輸入規格： 熱電偶：K、S、E、J、T、B、R、Wer526/523 熱電阻：PT100、CU50、CU100 線性電壓：0-5V、1-5V、0-10V 線性電流：0-10mA、4-20mA 擴充規格：在保留上述輸入的同時，允許 客戶指定一種額外輸入規格 輸出模塊規格： R1A:繼電器輸出(0.8A常開） R1B:繼電器輸出(0.8A常閉) R1C:繼電器輸出(0.8A常開+常閉) R2A:繼電器輸出(3A常開) R2B:繼電器輸出(3A常閉) R2C:繼電器輸出(3A常開+常閉) W1:可控硅無觸點輸出(AC100-240V/0.2A) G:固態繼電器驅動電壓(DC12V/50mA輸出) K1:單路可控硅過零觸發 K2:雙路可控硅過零觸發 I1:光電隔離的電流變送輸出 S1:光電隔離RS485通訊口 S2:光電隔離RS232通訊口 U1/U2/U3:隔離的DC5V/12V/24V饋電

如：有一臺表的型號是：KH102-D-R1C-R1A-I1-N-W； 主機型號：KH102，外形尺寸：160×80mm ，四限報警儀，溫度信號輸入，帶兩個繼電器報警輸出，帶一路電流變送輸出，AC220V供電電源。
